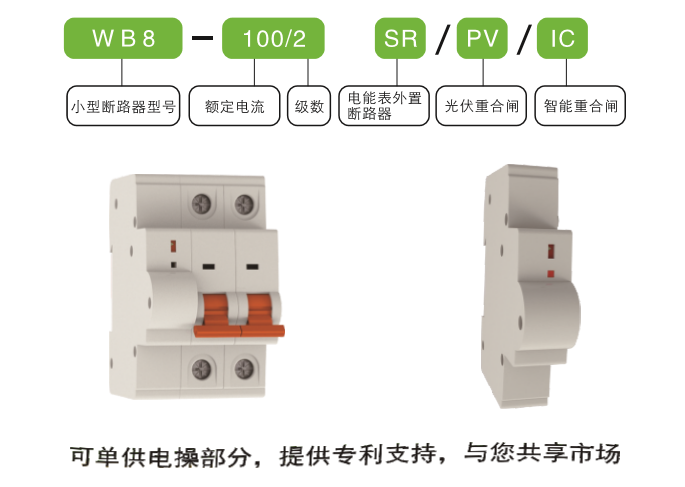

WB8-63/2PV光伏自動重合閘
2019/5/29 14:33:38
WB8-63/2PV光伏自動重合閘適用范圍：
WB8-63/2PV光伏自動重合閘，具有有電情況下自動合閘，停電情況下自動分閘。同時具有故障防合閘及過載和短路保護功能。適用于交流50Hz,額定工作電壓AC230V，額定電流6A-125A的電路中對線路進行自動分、合閘控制。本產品廣泛用于光伏與市電并網系統，當市電供電斷路器自動重合實現市電與光伏發電并聯使用，當市電斷電后斷路器自動斷開阻斷市電與光伏電并聯（通俗說法：有電合閘，無電斷開），以及用于人員難以接近的場合，維護人員不能及時到位的場合。也可以作為線路不頻繁操作轉換之用。
參數及技術性能 :
額定電流 | 6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A |
極數 | 1P+N、2P、3P+N、4P |
自動合閘時間 | ≤3S |
自動分閘時間 | ≤1S |
合閘電壓 | U:176V±2V U:304V±2V |
分閘電壓 | U:44V±2V) U:76V±2V |
過壓保護 | U:275V±2V) U:475V±2V |
過壓恢復 | U:250V±2V) U:432V±2V |
額定工作電壓 | 230V/400V |
額定短路能力 | 6-10KV |
運行短路分?jǐn)嗄芰?/span> | 7500A |
額定沖擊耐受電壓 | 6KV |
介電強度 | 2500VAC，1min |
上電延時時間 | 4-6s |
使用壽命 | 機械壽命≥30000次，電氣壽命≥6000次 |
工作溫度 | 高溫+70oC,低溫-40oC |
雷擊浪涌 | 嚴酷等級四級 |
WB8-63/2PV光伏自動重合閘結構特點:
1.故障防合閘更安全，所有極都有帶過載保護、短路保護；
2.具有抗強磁干擾功能；
3.有電合閘，無電分閘；
4.擁有三項發明專利更放心；
5.安裝便捷，外形尺寸寬度單極18mm，控制部分與斷路器部分高度尺寸一致；
6.斷路器有快速合閘功能且分?jǐn)嗄芰?qiáng)。避免斷路器在自動重合閘、分閘中因手枘帶動速度快慢帶來的不利影響，從而延長產品的使用壽命。
